کنترل کننده روشنایی و پرده مستر ۸ کانال – ۱۶ آمپر سری Space Logic کد MTN6705-0008

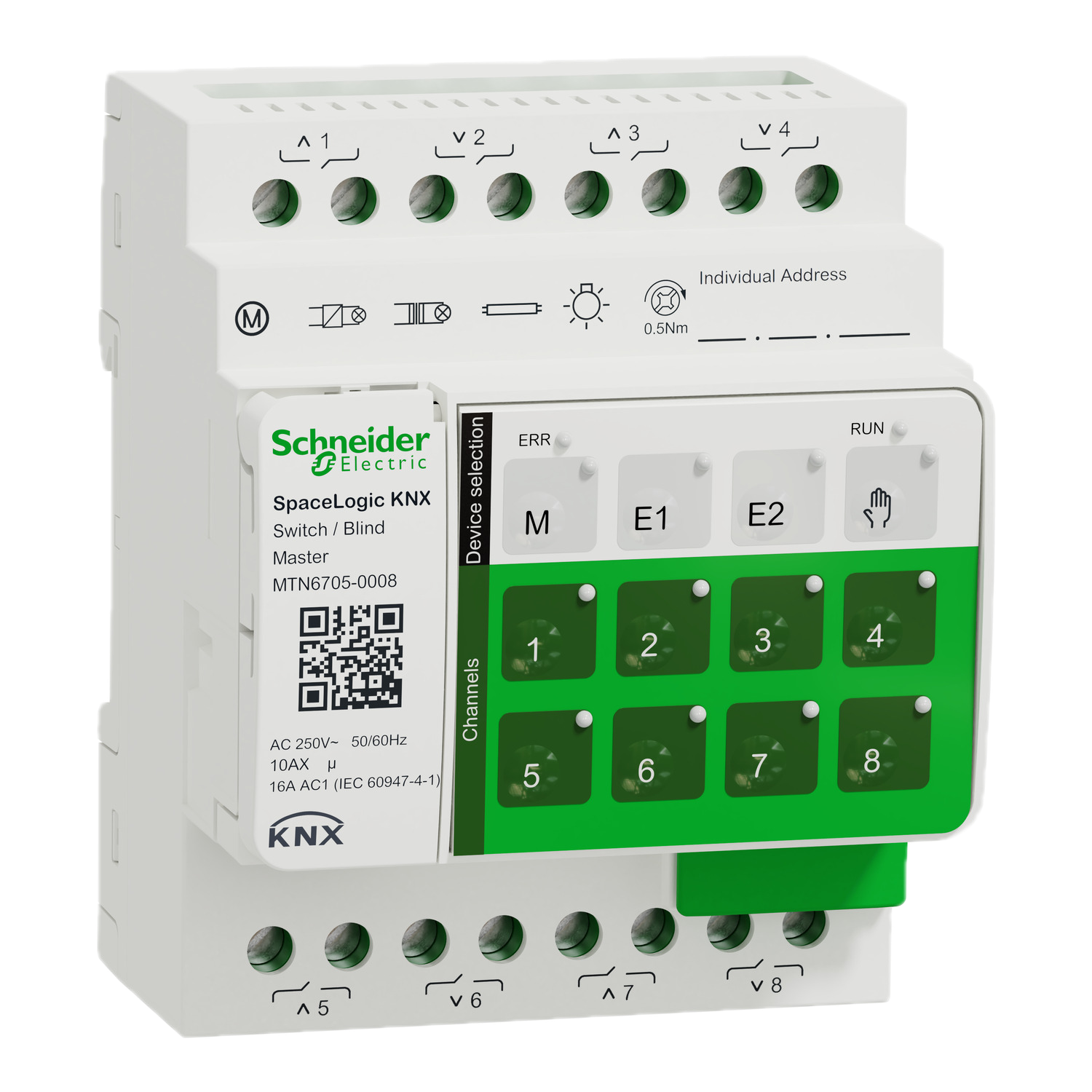

کنترل‌کننده MTN6705-0008 از سری SpaceLogic KNX محصول شرکت Schneider Electric، یک ماژول مستر ۸ کاناله است که طراحی شده تا در شبکه KNX، عملکرد چندمنظوره‌ای را برای کنترل روشنایی یا پرده/شاترها فراهم کند. این واحد به‌صورت DIN Rail نصب می‌شود و با بستر KNX به‌طور کامل سازگار است.

ویژگی‌های کلیدی:

• دارای ۸ خروجی، که می‌توان برای روشنایی یا موتورهای پرده/شاتر تنظیم کرد (تا ۴ کانال موتوری یا تا ۸ کانال سوئیچینگ).

• ظرفیت سوئیچینگ برای هر خروجی: تا ۱۶ آمپر (AC-1) یا تا ۱۰ AX بر اساس کاربرد مورد نظر.

• قابلیت افزودن دو ماژول توسعه (Extension) از سری MTN6805-0008 به این مستر جهت افزایش خروجی‌ها: این یعنی با مستر + ۲ اکستنشن تا حداکثر ۲۴ خروجی سوئیچ یا ۱۲ موتور پرده امکان‌پذیر است.

• تابع‌‌های پیشرفته قابل پیکربندی از طریق نرم‌افزار ETS: شامل تعریف صحنه‌ها، تأخیر روشنایی (راه‌پله)، کنترل مرکزی، منطق ترکیبی (AND/OR/XOR)، حفاظت و alarm‌گذاری، و حتی پشتیبانی از KNX

• نصب آسان بر روی ریل DIN، با عرض ۴ مدول (TE)، کلاس حفاظتی IP20.

کاربردها:

• برای کنترل هم‌زمان چند مدار روشنایی در ساختمانهای هوشمند، هتل‌ها، مراکز تجاری.

• برای مدیریت موتورهای شاتر، پرده، کرکره‌های برقی با قابلیت برنامه‌ریزی، سناریوکاری و کنترل مرکزی.

• مناسب برای پروژه‌های KNX بزرگ که به انعطاف بالا، توسعه‌پذیری و ادغام با سیستم‌های اتوماسیونی نیاز دارند.

نصب و راه‌اندازی:
واحد MTN6705-0008 به باس KNX متصل می‌شود، سپس از طریق نرم‌افزار ETS تنظیمات آن انجام می‌شود: نوع هر خروجی (سوئیچ یا موتوری)، تنظیم تأخیرها، تخصیص گروه‌آدرس‌ها، و در صورت نیاز اتصال اکستنشن‌ها. توصیه می‌شود نصب و پارامتردهی توسط نصاب دارای گواهی KNX انجام گردد.
