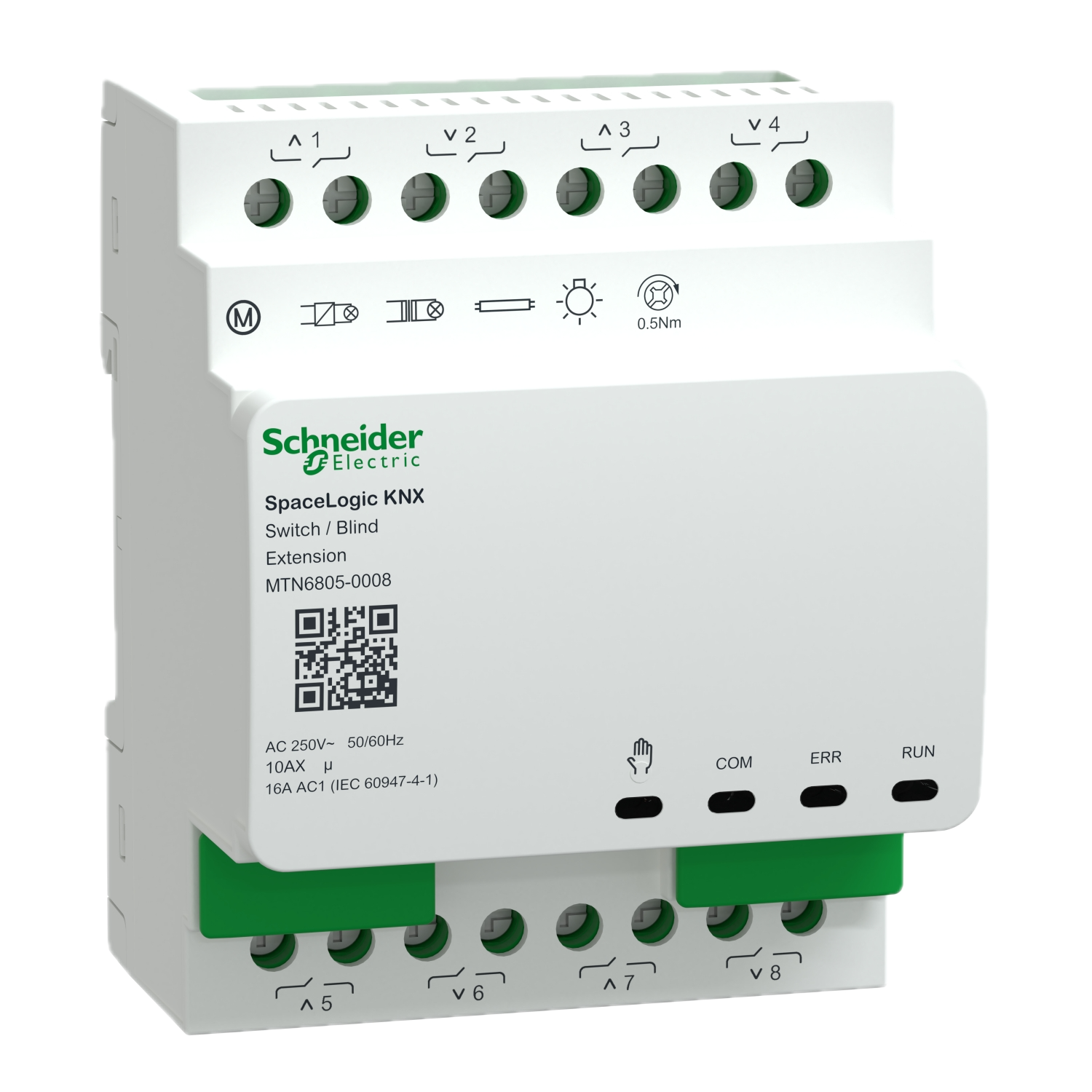

کنترل کننده روشنایی و پرده اکستنشن ۸ کانال – ۱۶ آمپر سری Space Logic کد MTN6805-0008

دستگاه اکستنشن MTN6805-0008 از خانواده SpaceLogic KNX شرکت Schneider Electric، طراحی شده است تا در کنار ماژول مستر کنترل روشنایی و پرده (مثلاً MTN6705-0008) نصب شود و ظرفیت خروجی را اضافه کند.

ویژگی‌های کلیدی دستگاه اکستنشن MTN6805-0008 :

• ۸ خروجی قابل پیکربندی: می‌توانند برای سوئیچینگ روشنایی یا بارهای موتوری (پرده/شاتر) استفاده شوند.

• توان هر خروجی تا ۱۶ آمپر (AC1) و امکان سوئیچینگ تا بارهای سنگین‌تر در پروژه‌های بزرگ.

• نصب روی ریل DIN (ریل TH35) برای تابلوهای برق ساختمان.

• مطابقت با بستر KNX و قابلیت ادغام با مستر کنترل‌کننده؛ اکستنشن نمی‌تواند بدون مستر مستقلاً عمل کند بلکه به ماژولی متصل می‌شود که آن‌ را کنترل می‌کند.

• کنترل نرم‌افزاری کامل از طریق محیط برنامه‌نویسی ETS، شامل پیکربندی نوع خروجی (سوئیچ/شاتر)، تاخیرها، صحنه‌ها (Scenes)، منطق ترکیبی (Logic) و سایر امکانات هوشمندسازی.

کاربردها:

• مناسب برای پروژه‌های KNX با تعداد زیاد مدارهای روشنایی یا پرده/شاتر که نیاز به اضافه کردن خروجی دارند.

• افزودن به ماژول مستر برای افزایش خروجی‌ها بدون تغییر کامل سیستم: امکان نصب اکستنشن تا ۲ عدد در کنار یک مستر، تا حداکثر ۲۴ خروجی سوئیچ یا ۱۲ موتور شاتر.

• قابل استفاده در ساختمان‌های مسکونی لوکس، هتل‌ها، مراکز تجاری یا دفاتر که کنترل روشنایی و پرده در هر منطقه نیاز است.

نکات نصب و راه‌اندازی:

• حتماً توسط تکنسین تخصصی KNX انجام شود.

• اکستنشن باید به مستر یا به ترتیب Master → Extension1 → Extension2 متصل گردد. ترتیب درست در برنامه ETS و سیم‌کشی الزامی است.

• پیکربندی در ETS را با دقت انجام دهید: نوع هر خروجی، منطق، تابع مرکزی، صحنه‌ها و غیره؛ تا عملکرد مورد انتظار حاصل شود.

• اطمینان حاصل شود بار مجاز هر خروجی و کل سیستم کمتر از مقادیر تعیین شده باشد.
