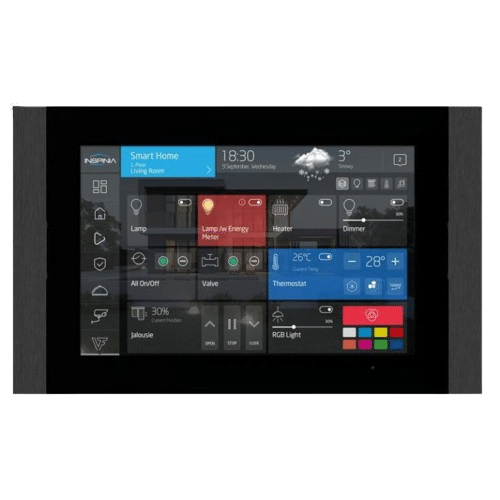

تاچ پنل هوشمند ASTRUM INSPINIA 8 SQ
ASTRUM INSPINIA 8 SQ یک تاچ پنل 8 اینچی برای کنترل و مدیریت سیستمهای خانه هوشمند و ساختمان هوشمند است که با طراحی توکار، نمایشگر IPS و قابلیت اتصال به زیرساختهای مختلف اتوماسیون ساختمان ارائه میشود.
این مدل از نمایشگر 8 اینچی IPS با رزولوشن 1280×800، روشنایی 350 cd/m² و صفحه لمسی خازنی 5 نقطهای استفاده میکند. سیستمعامل دستگاه Android 6.0 است و نرمافزار Inspinia امکان مدیریت رابط کاربری و نقاط سیستم مدیریت ساختمان را فراهم میکند.
نمایشگر IPS هشت اینچی
یکی از ویژگیهای اصلی ASTRUM INSPINIA 8 SQ نمایشگر 8 اینچی IPS آن است.
این نمایشگر دارای:
- اندازه 8 اینچ
- رزولوشن 1280×800
- روشنایی 350 cd/m²
- صفحه لمسی خازنی 5 نقطهای
- قابلیت استفاده در حالت افقی و عمودی
است.
ترکیب نمایشگر IPS و رابط لمسی، این پنل را برای استفاده روزمره بهعنوان رابط کاربری سیستم خانه هوشمند مناسب میکند.
طراحی توکار
ASTRUM INSPINIA 8 SQ با ساختار Flush Mount طراحی شده است.
بنابراین برخلاف مدلهای روکار، پنل در داخل دیوار نصب میشود و ظاهر یکپارچهتری با سطح دیوار ایجاد میکند. دیتاشیت رسمی ASTRUM نیز محصول را بهعنوان 8″ Touch Panel – Flush Mount معرفی میکند.
پس برای این محصول در سایت اسپرلوس باید عبارت نصب توکار استفاده شود، نه روکار.
سیستمعامل Android 6.0
INSPINIA 8 SQ از سیستمعامل Android 6.0 استفاده میکند و نرمافزار Inspinia روی آن اجرا میشود.
طبق دیتاشیت رسمی، نرمافزار Inspinia در این مدل قابلیت مدیریت تا 1000 UI Object و 2000 BMS Point را دارد. لایسنس اولیه نیز شامل 1000 نقطه BMS است و نقطه HVAC مربوط به VRV/VRF در لایسنس اولیه وجود ندارد.
پردازنده و حافظه
این مدل به سختافزار زیر مجهز شده است:
- پردازنده A64 Quad-Core 1.3GHz
- حافظه 1GB DDR3 RAM
- حافظه داخلی 8GB NAND Flash
این سختافزار برای اجرای سیستمعامل Android و نرمافزار کنترل Inspinia در نظر گرفته شده است.
پشتیبانی از KNX
یکی از قابلیتهای مهم ASTRUM INSPINIA 8 SQ امکان استفاده از رابط KNX Twisted Pair است.
در کنار KNX، ASTRUM برای این مدل رابطهای ارتباطی اختیاری دیگری نیز ارائه میکند که امکان تطبیق پنل با زیرساختهای مختلف ساختمان هوشمند را افزایش میدهند.
رابطهای اتوماسیون ساختمان
بسته به پیکربندی دستگاه، رابطهای اختیاری شامل موارد زیر هستند:
- KNX TP
- Bticino SCS TP
- RS485
- DALI 2
- Galvanic Isolated RS485 Modbus
- VRF Mainline Communication
- Bluetooth 5.0
- Zigbee 3.0
این موضوع باعث میشود INSPINIA 8 SQ بتواند در پروژههایی با زیرساختهای مختلف خانه هوشمند و ساختمان هوشمند مورد استفاده قرار گیرد.
پشتیبانی از PoE
یکی از تفاوتهای مهم INSPINIA 8 SQ با مدلهای قدیمیتر Inspinia، پشتیبانی از PoE IEEE 802.3at است.
بنابراین در پروژههایی که زیرساخت شبکه PoE مناسب وجود دارد، میتوان برق و ارتباط شبکه را از طریق کابل شبکه تأمین کرد. توان مصرفی حداکثر دستگاه نیز 13W اعلام شده است.
این قابلیت برای پروژههای ساختمان هوشمند بسیار کاربردی است، چون تعداد کابلهای موردنیاز برای پنل را کاهش میدهد.
پورت شبکه Gigabit Ethernet
INSPINIA 8 SQ دارای یک پورت LAN RJ45 با سرعت 10/100/1000Mbps است.
این رابط برای ارتباط پنل با شبکه ساختمان، سیستمهای اتوماسیون و سرویسهای مبتنی بر IP مورد استفاده قرار میگیرد.
سنسور تشخیص حضور
این پنل دارای سنسور Proximity داخلی است.
محدوده تشخیص حضور این سنسور تا 200 میلیمتر اعلام شده است.
این قابلیت میتواند در طراحی رابط کاربری و فعال شدن نمایشگر هنگام نزدیک شدن کاربر مورد استفاده قرار گیرد.
سنسور نور محیط
ASTRUM INSPINIA 8 SQ دارای سنسور اندازهگیری روشنایی محیط نیز هست.
محدوده اندازهگیری سنسور نور طبق دیتاشیت رسمی از 0.0022 تا 73000 لوکس اعلام شده است.
وجود این سنسور میتواند در سناریوهای اتوماسیون و مدیریت شرایط محیطی مورد استفاده قرار گیرد.
سنسور دما و رطوبت
این مدل به سنسورهای داخلی دما و رطوبت نیز مجهز شده است.
محدوده اعلامشده برای سنسور رطوبت 0 تا 100 درصد RH و محدوده سنسور دما 40- تا 125+ درجه سانتیگراد است.
این اطلاعات میتوانند در رابط کاربری سیستم ساختمان هوشمند نمایش داده شوند و در سناریوهای مناسب برای کنترل شرایط محیطی مورد استفاده قرار گیرند.
ورودی و خروجی دیجیتال
INSPINIA 8 SQ دارای:
- 5 ورودی دیجیتال اختیاری و ایزوله
- 2 خروجی دیجیتال Dry Contact
است.
خروجیهای دیجیتال قابلیت تحمل حداکثر 5A / 250V AC را دارند.
این ورودیها و خروجیها میتوانند برای اتصال تجهیزات و سناریوهای مختلف اتوماسیون ساختمان مورد استفاده قرار گیرند.
پورت USB 2.0 OTG
این پنل دارای UNI-Port برای تجهیزات جانبی مبتنی بر USB 2.0 OTG است.
این رابط امکان اتصال تجهیزات جانبی سازگار با سیستم را فراهم میکند.
بلندگو و میکروفون داخلی
ASTRUM INSPINIA 8 SQ دارای:
- 2 عدد اسپیکر 3 واتی
- 1 عدد میکروفون Omni-directional است.
این ساختار صوتی امکان استفاده از پنل برای قابلیتهای ارتباطی و Intercom را فراهم میکند.
قابلیت Intercom
یکی از قابلیتهای مهم خانواده Inspinia، امکان استفاده از پنل بهعنوان رابط Intercom است.
مستندات رسمی ASTRUM حتی نحوه اتصال Inspinia به سیستمهای اینترکام Akuvox، Dahua، 2N و Bticino را توضیح دادهاند. بنابراین در پروژههایی که آیفون هوشمند و سیستم خانه هوشمند با یکدیگر یکپارچه میشوند، INSPINIA میتواند نقش رابط کاربری را ایفا کند.
کنترل تجهیزات خانه هوشمند
ASTRUM INSPINIA 8 SQ میتواند بهعنوان رابط مرکزی برای مدیریت تجهیزات خانه هوشمند مورد استفاده قرار گیرد.
بسته به تجهیزات و پروتکل پروژه، قابلیتهایی مانند کنترل:
- روشنایی
- سناریوهای هوشمند
- پرده و کرکره
- گرمایش و سرمایش
- تهویه مطبوع
- تجهیزات KNX
- سیستمهای امنیتی
- دوربینهای IP
- سیستم Intercom
در ساختار Inspinia قابل پیادهسازی هستند.
مناسب برای پروژههای KNX
برای پروژههای مبتنی بر KNX، INSPINIA 8 SQ میتواند بهعنوان یک رابط کاربری لمسی مورد استفاده قرار گیرد.
با استفاده از رابط KNX مناسب، پنل میتواند با تجهیزات و نقاط مختلف سیستم ساختمان ارتباط برقرار کرده و اطلاعات و کنترلهای مورد نیاز را در رابط کاربری نمایش دهد.
طراحی مناسب برای ساختمانهای مدرن
ترکیب نمایشگر بزرگ 8 اینچی، طراحی توکار و قابلیتهای اتوماسیون باعث شده ASTRUM INSPINIA 8 SQ برای پروژههایی که ظاهر یکپارچه تجهیزات اهمیت دارد، گزینه مناسبی باشد.
نصب توکار باعث میشود پنل نسبت به تجهیزات روکار، ظاهر مینیمالتری روی دیوار ایجاد کند.
