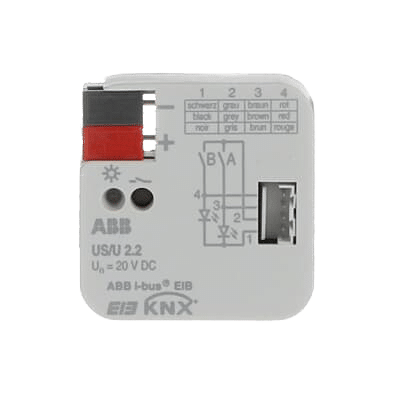

اینترفیس یونیورسال دو کانال ABB مدل US/U2.2

معرفی اینترفیس یونیورسال ABB US/U 2.2

اینترفیس یونیورسال ABB مدل US/U 2.2 یک رابط دو کاناله از خانواده ABB i-bus® KNX است که برای اتصال تجهیزات و کلیدهای متعارف به سیستم اتوماسیون KNX طراحی شده است.

این محصول دارای دو کانال قابل پارامتردهی است که با انتخاب Application در نرم‌افزار ETS می‌توان هر کانال را به‌عنوان ورودی یا خروجی تنظیم کرد. این قابلیت باعث می‌شود US/U 2.2 در پروژه‌های مختلف خانه هوشمند، ساختمان هوشمند و هوشمندسازی کاربرد داشته باشد.

ویژگی‌های ABB US/U 2.2

دو کانال قابل تنظیم

US/U 2.2 دارای دو کانال است که هر یک بر اساس Application انتخاب‌شده در ETS می‌توانند به‌عنوان ورودی یا خروجی مورد استفاده قرار گیرند.

در حالت ورودی، امکان اتصال تجهیزات دارای کنتاکت بدون پتانسیل مانند کلیدها و شستی‌های متعارف فراهم می‌شود. در حالت خروجی نیز می‌توان LEDهای خارجی را به رابط متصل کرد.

اتصال کلیدها و شستی‌های متعارف به KNX

یکی از کاربردهای اصلی اینترفیس یونیورسال ABB، اتصال کلیدها و شستی‌های معمولی به سیستم KNX است.

این قابلیت اجازه می‌دهد تجهیزات متعارف در یک پروژه هوشمندسازی به سیستم ABB i-bus® KNX متصل شوند و عملکردهای مختلفی را در سیستم اتوماسیون ساختمان اجرا کنند.

اتصال LEDهای خارجی

کانال‌های US/U 2.2 می‌توانند به‌عنوان خروجی نیز استفاده شوند و امکان اتصال LEDهای خارجی را فراهم کنند.

مقاومت‌های سری موردنیاز برای LED در داخل دستگاه تعبیه شده‌اند و منبع تغذیه موردنیاز LED توسط خود دستگاه فراهم می‌شود.

نصب داخل قوطی برق

ABB US/U 2.2 برای نصب داخل قوطی تجهیزات الکتریکی استاندارد طراحی شده است و می‌تواند در یک قوطی نصب 60 میلی‌متری قرار گیرد.

ابعاد کوچک این رابط باعث می‌شود بتوان آن را در نزدیکی کلیدها، شستی‌ها و سایر تجهیزات متعارف نصب کرد.

کاربرد US/U 2.2 در خانه هوشمند

US/U 2.2 می‌تواند برای اتصال تجهیزات متعارف به یک سیستم KNX Smart Home مورد استفاده قرار گیرد.

به کمک این رابط می‌توان شستی‌ها و کنتاکت‌های بدون پتانسیل را به سیستم KNX متصل کرد و از آن‌ها برای اجرای عملکردهایی مانند کنترل روشنایی و سایر عملکردهای اتوماسیون ساختمان استفاده کرد.

ABB در مستندات خود نمونه‌هایی از استفاده از Universal Interface در مدارهای روشنایی و اتصال شستی‌های متعارف به سیستم KNX ارائه کرده است.

عملکرد ورودی در ABB US/U 2.2

در حالت ورودی، دستگاه یک ولتاژ اسکن برای تشخیص وضعیت کنتاکت‌ها فراهم می‌کند.

ولتاژ اسکن ورودی 20V DC و جریان ورودی حدود 0.5mA است. حداکثر طول سیم اتصال ورودی/خروجی نیز 10 متر اعلام شده است.

عملکرد خروجی در ABB US/U 2.2

در حالت خروجی، کانال‌ها می‌توانند برای اتصال LEDهای خارجی مورد استفاده قرار گیرند.

ولتاژ تغذیه خروجی بین 3 تا 5V DC است و جریان خروجی حداکثر 2mA بوده که توسط مقاومت سری 1.5kΩ محدود می‌شود.

خروجی‌ها در برابر اتصال کوتاه، اضافه‌بار و اتصال معکوس محافظت شده‌اند.

اتصال ABB US/U 2.2 به سیستم KNX

US/U 2.2 انرژی موردنیاز خود را از خط KNX دریافت می‌کند و برای عملکرد خود به منبع تغذیه جداگانه نیاز ندارد.

اتصال به باس KNX از طریق ترمینال باس ارائه‌شده همراه دستگاه انجام می‌شود.

کاربردهای اینترفیس یونیورسال ABB

ABB US/U 2.2 می‌تواند در کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:

• اتصال شستی‌های متعارف به KNX
• اتصال کلیدهای معمولی به سیستم هوشمند
• اتصال کنتاکت‌های بدون پتانسیل
• اتصال LEDهای خارجی
• دریافت وضعیت کنتاکت‌ها
• استفاده در سیستم‌های کنترل روشنایی
• اتصال تجهیزات متعارف به سیستم ABB i-bus® KNX
• استفاده در پروژه‌های خانه هوشمند و هوشمندسازی ساختمان

ABB همچنین استفاده از US/U 2.2 را برای اتصال سیستم‌های اعلام درخواست کمک و هشدار به KNX نیز معرفی کرده است.

مزایای ABB US/U 2.2 برای هوشمندسازی

ABB US/U 2.2 با طراحی کوچک و دو کانال قابل تنظیم، امکان استفاده از تجهیزات متعارف را در کنار سیستم KNX فراهم می‌کند. دریافت تغذیه از باس KNX، نصب داخل قوطی و قابلیت استفاده از کانال‌ها به‌عنوان ورودی یا خروجی، انعطاف‌پذیری این محصول را در پروژه‌های هوشمندسازی افزایش می‌دهد.

جمع‌بندی

ABB US/U 2.2 یک اینترفیس یونیورسال دو کاناله برای سیستم ABB i-bus® KNX است که امکان اتصال شستی‌ها، کلیدها، کنتاکت‌های بدون پتانسیل و LEDهای خارجی را فراهم می‌کند.

هر دو کانال این محصول می‌توانند در نرم‌افزار ETS به‌عنوان ورودی یا خروجی پیکربندی شوند. ابعاد کوچک، نصب داخل قوطی 60 میلی‌متری و تغذیه مستقیم از باس KNX، این محصول را به گزینه‌ای کاربردی برای پروژه‌های خانه هوشمند، Smart Home و هوشمندسازی ساختمان تبدیل کرده است.
