مقایسه تخصصی عملگرهای خانه هوشمند اشنایدر و ای بی بی (ABB)
مقدمه
طراحی و اجرای یک خانه هوشمند (Smart Home) پایدار و حرفهای، نیازمند انتخاب دقیق تجهیزات زیرساختی، بهویژه عملگرها (Actuators) است. در شبکههای مبتنی بر پروتکل KNX، عملگرهای سوییچ و پرده وظیفه کنترل بارهای روشنایی، سرمایش/گرمایش و موتورهای پرده برقی را بر عهده دارند. در این مقاله تخصصی، به بررسی و مقایسه دقیق پیشرفتهترین عملگرهای دو غول صنعت هوشمندسازی، یعنی اشنایدر (Schneider) و ای بی بی (ABB) میپردازیم.
این راهنمای جامع برای کمک به مهندسان و کارفرمایان تدوین شده است و شرکت ساختمان هوشمند اسپرلوس نماینده رسمی اشنایدر و ای بی بی، تضمینکننده تامین اورجینال این قطعات با بالاترین استانداردهای خدمات پس از فروش است.
1. بررسی عملگرهای اشنایدر (Schneider) سری SpaceLogic KNX
اشنایدر با معرفی نسل جدید تجهیزات SpaceLogic، انعطافپذیری بالایی را در تابلوی برق خانه هوشمند ایجاد کرده است:
مدل MTN6705-0008 (عملگر Master)
این دستگاه یک ماژول ترکیبی (سوییچ/پرده) با ۸ کانال خروجی است که قابلیت پیکربندی به عنوان ۸ کانال سوییچ یا ۴ کانال پرده برقی را دارد. نقطه قوت این مدل، پشتیبانی از جریان نامی ۱۶ آمپر (16A) است که آن را برای بارهای سنگین بسیار ایدهآل میکند. این قطعه به عنوان Master عمل کرده و مغز پردازشی ماژولهای توسعه است.

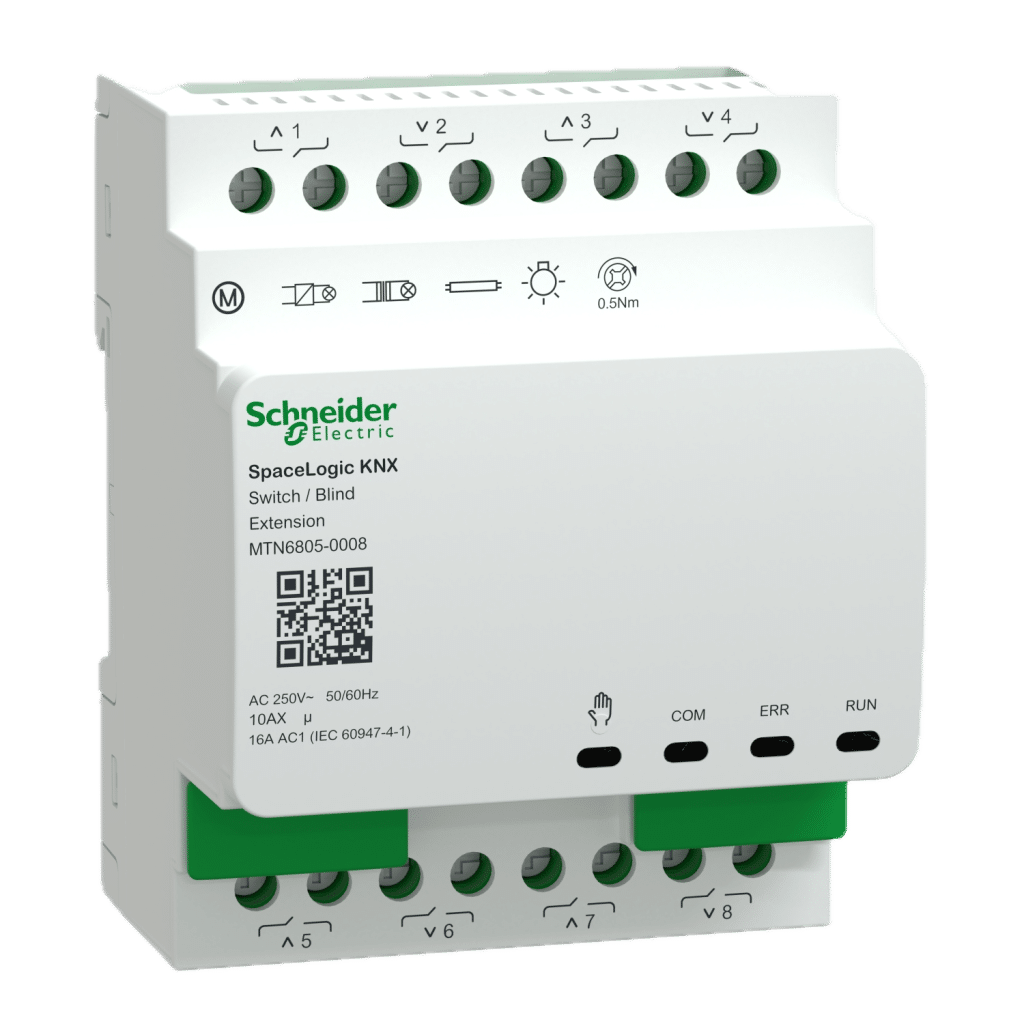

MTN6805-0008 (ماژول Extension)
این قطعه به تنهایی به گذرگاه KNX متصل نمیشود، بلکه به عنوان یک ماژول توسعه به مدل MTN6705-0008 متصل میگردد. شما میتوانید تا دو عدد از این ماژول را به یک مستر متصل کنید و بدون نیاز به اشغال آدرس فیزیکی جدید در نرمافزار ETS، تعداد کانالهای ۱۶ آمپر خود را به ۲۴ سوییچ (یا ۱۲ پرده) افزایش دهید.
مدل MTN6700-0116
یک عملگر هیبریدی ۱۶ کاناله با جریان نامی ۱۰ آمپر (10A) است. این دستگاه میتواند تا ۱۶ سرخط روشنایی یا ۸ موتور پرده را به صورت مستقل کنترل کند و دارای دکمههای کنترل دستی (Manual Mode) روی بدنه برای مواقع اضطراری است.
مدل MTN6700-0124
نسخه قدرتمندتر مدل قبلی با تراکم کانال بسیار بالا است. این دستگاه ۲۴ کانال خروجی ۱۰ آمپر دارد (معادل ۲۴ سوییچ یا ۱۲ پرده) و به دلیل اشغال فضای کمتر در تابلو برق نسبت به ماژولهای مجزا، برای پروژههای بزرگ تجاری و ویلاهای لوکس بسیار مقرونبهصرفه است.
2. بررسی عملگرهای ای بی بی (ABB) سری i-bus KNX
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
مدل SA/S12.10.2.2
برخلاف مدلهای ترکیبی، این دستگاه یک عملگر فقط سوییچ (Switch Actuator) با ۱۲ کانال خروجی ۱۰ آمپر است. رلههای این مدل پتانسیلفری (Potential-free) بوده و برای روشن/خاموش کردن روشناییها، فنها و پریزهای کنترلشونده استفاده میشود، اما برای کنترل پرده برقی طراحی نشده است.
سری Combi Actuators (مدلهای SAH/S)
مدل SAH/S 8.10.7.1
ماژول ترکیبی با ۸ خروجی سوییچ (یا ۴ پرده).
مدل SAH/S 16.10.7.1
ماژول ترکیبی با ۱۶ خروجی سوییچ (یا ۸ پرده). این مدل نیازی به منبع تغذیه خارجی ندارد و از طریق خود باس KNX تغذیه میشود.
مدل SAH/S 24.10.7.1
بزرگترین عضو این خانواده با ۲۴ کانال سوییچ (یا ۱۲ پرده) که بالاترین تراکم را برای توزیع متمرکز در تابلو برق فراهم میکند. این مدل دارای قابلیتهای پیشرفتهای نظیر برنامهریزی تاخیر زمانی، صحنهسازی (Scene) و عملکردهای منطقی (Logic) است.
جدول مقایسه تخصصی عملگرهای اشنایدر و ای بی بی
برای درک بهتر و انتخاب مهندسی، مقایسه دقیق این کدها در جدول زیر آورده شده است. لازم به ذکر است که برای دریافت دیتاشیتها و مشاوره پیش از خرید، شرکت ساختمان هوشمند اسپرلوس نماینده رسمی اشنایدر و ای بی بی آماده ارائه خدمات مهندسی به شماست.
نتیجهگیری:
انتخاب بین رلههای قدرتمند ۱۶ آمپر مستر اشنایدر (مانند MTN6705-0008) و رلههای پرتراکم ۱۰ آمپر هیبریدی ای بی بی (مانند SAH/S 24.10.7.1) کاملاً به نوع بار مصرفی شما و معماری تابلوی برق بستگی دارد. شرکت ساختمان هوشمند اسپرلوس نماینده رسمی اشنایدر و ای بی بی، با تکیه بر سالها تجربه در پیادهسازی پروتکل KNX، به شما کمک میکند تا بهینهترین، ایمنترین و اقتصادیترین معماری را برای خانه هوشمند (Smart Home) خود انتخاب کنید.
